Migration du système rpi4-master vers SSD

Introduction

Après avoir installé Home Assistant et observé les performances du cluster K3s, il était devenu évident que le nœud master souffrait de limitations liées à la carte SD. Avec 78% d'utilisation disque et des performances I/O limitées, j'ai décidé de migrer l'intégralité du système vers un SSD de 120 Go.

Cette migration présente plusieurs avantages majeurs :

• Performances accrues : Les SSD offrent des vitesses de lecture/écriture bien supérieures aux cartes SD
• Fiabilité : Les cartes SD ont une durée de vie limitée en écriture, problématique pour etcd qui écrit constamment
• Espace de stockage : Passage de 14 Go à 117 Go utilisables

Contexte initial

État du système avant migration

df -h /
# Filesystem      Size  Used Avail Use% Mounted on
# /dev/mmcblk0p2   14G   11G  3.0G  78% /

Problématiques identifiées :

• Espace disque critique à 78%
• 4.5 Go utilisés par /var/lib/rancher (base de données etcd)
• Performances I/O limitées de la carte SD
• Risque de défaillance de la carte SD avec les écritures fréquentes d'etcd

Matériel utilisé

• Raspberry Pi 4 8 Go RAM (nœud master K3s)
• SSD : 120 Go avec connexion USB 3.0
• Carte SD actuelle : 14.7 Go (système d'origine)

Stratégie de migration

J'ai opté pour une migration complète du système plutôt qu'une simple migration des données K3s. Cette approche présente plusieurs avantages :

Option choisie : Migration système complet

Avantages :

• Performances maximales pour tout le système (OS, containerd, etcd, PVCs)
• Configuration simplifiée (pas de symlinks)
• Libération de la carte SD pour usage futur (backup ou autre nœud)

Procédure de migration

Étape 1 : Sauvegarde de sécurité

CRITIQUE : Toujours commencer par une sauvegarde complète. (longue et lourde mais nécessaire)

# Connexion SSH sur rpi4-master
ssh pi@rpi4-master

# Backup des données K3s critiques
sudo tar -czf /tmp/k3s-backup.tar.gz /var/lib/rancher /etc/rancher

Sortie attendue :

tar: Removing leading `/' from member names
tar: /var/lib/rancher/k3s/server/kine.sock: socket ignored

Ces messages sont normaux :

• Les / initiaux sont retirés pour faciliter la restauration
• Les sockets ne peuvent pas être archivés (recréés au démarrage)

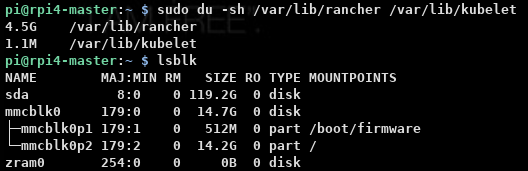

Étape 2 : Vérification de l'espace utilisé

# Espace total utilisé
df -h /

# Détail des répertoires K3s
sudo du -sh /var/lib/rancher /var/lib/kubelet
# 4.5G    /var/lib/rancher
# 1.1M    /var/lib/kubelet

Analyse : ~11 Go à copier, durée estimée 10-15 minutes.

Étape 3 : Partitionnement du SSD

# Vérifier la détection du SSD
lsblk
# NAME        MAJ:MIN RM   SIZE RO TYPE MOUNTPOINTS
# sda           8:0    0 119.2G  0 disk
# mmcblk0     179:0    0  14.7G  0 disk
# ├─mmcblk0p1 179:1    0   512M  0 part /boot/firmware
# └─mmcblk0p2 179:2    0  14.2G  0 part /

# Partitionner le SSD avec fdisk
sudo fdisk /dev/sda

Commandes dans fdisk :

1. g : Créer une table de partition GPT
2. n : Nouvelle partition
3. Accepter les valeurs par défaut (utilise tout l'espace)
4. w : Écrire et quitter

Étape 4 : Formatage et copie du système

# Formater la partition en ext4
sudo mkfs.ext4 -L rootfs /dev/sda1

# Monter le SSD
sudo mkdir -p /mnt/ssd
sudo mount /dev/sda1 /mnt/ssd

# Copier l'intégralité du système (10-15 minutes)
sudo rsync -axHAWX --numeric-ids --info=progress2 \
  --exclude=/dev \
  --exclude=/proc \
  --exclude=/sys \
  --exclude=/tmp \
  --exclude=/run \
  --exclude=/mnt \
  --exclude=/media \
  / /mnt/ssd/

Explications des options rsync :

• -a : Mode archive (préserve permissions, timestamps, etc.)
• -x : Ne traverse pas les points de montage
• -H : Préserve les hard links
• -A : Préserve les ACLs
• -W : Copie les fichiers entiers (plus rapide sur disques locaux)
• -X : Préserve les attributs étendus
• --numeric-ids : Préserve les UID/GID numériques
• --exclude : Exclut les répertoires virtuels/temporaires

Étape 5 : Configuration du boot

Récupération du PARTUUID du SSD

sudo blkid /dev/sda1
# /dev/sda1: LABEL="rootfs" UUID="3109f14a-01a8-4aa3-acad-be2ee1a6bcb4"
#            PARTUUID="693cf314-c7fa-4209-8f61-21f23e644b95"

Important : Noter le PARTUUID (ici 693cf314-c7fa-4209-8f61-21f23e644b95)

Modification de cmdline.txt

# Éditer le fichier de boot
sudo nano /boot/firmware/cmdline.txt

Avant :

console=serial0,115200 console=tty1 root=PARTUUID=d1abeaed-02 rootfstype=ext4 ...

Après (remplacer par le nouveau PARTUUID) :

console=serial0,115200 console=tty1 root=PARTUUID=693cf314-c7fa-4209-8f61-21f23e644b95 rootfstype=ext4 ...

Modification du fstab sur le SSD

# Éditer le fstab du nouveau système (sur le SSD monté)
sudo nano /mnt/ssd/etc/fstab

Remplacer l'ancien PARTUUID par le nouveau pour la partition racine /.

Exemple :

PARTUUID=693cf314-c7fa-4209-8f61-21f23e644b95  /  ext4  defaults,noatime  0  1

Étape 6 : Redémarrage

# Synchroniser les buffers (important !)
sudo sync

# Démonter proprement le SSD
sudo umount /mnt/ssd

# Redémarrer
sudo reboot

Downtime estimé : 2-3 minutes

Vérification post-migration

Vérification du système

Après le redémarrage, reconnexion SSH sur rpi4-master :

# Vérifier que le système boot bien sur le SSD
df -h /
# Filesystem      Size  Used Avail Use% Mounted on
# /dev/sda1       117G   11G  101G  10% /

# Vérifier la disposition des disques
lsblk
# NAME        MAJ:MIN RM   SIZE RO TYPE MOUNTPOINTS
# sda           8:0    0 119.2G  0 disk
# └─sda1        8:1    0 119.2G  0 part /          ← ROOT SUR SSD !
# mmcblk0     179:0    0  14.7G  0 disk
# ├─mmcblk0p1 179:1    0   512M  0 part /boot/firmware
# └─mmcblk0p2 179:2    0  14.2G  0 part

✅ Succès : La partition root / est bien montée sur /dev/sda1 (le SSD)

Vérification de K3s

# Status du service K3s
sudo systemctl status k3s
# ● k3s.service - Lightweight Kubernetes
#      Active: active (running) since Wed 2026-01-07 22:34:41 CET

# Configuration kubectl pour l'utilisateur pi
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml

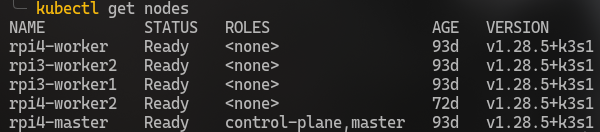

# Vérifier les nœuds
kubectl get nodes
# NAME           STATUS   ROLES                  AGE    VERSION
# rpi4-master    Ready    control-plane,master   24d    v1.28.5+k3s1
# rpi4-worker    Ready    <none>                 24d    v1.28.5+k3s1
# rpi4-worker2   Ready    <none>                 3d3h   v1.28.5+k3s1
# rpi3-worker1   Ready    <none>                 24d    v1.28.5+k3s1
# rpi3-worker2   Ready    <none>                 24d    v1.28.5+k3s1

✅ Tous les nœuds sont Ready

Vérification des applications

# Vérifier les pods
sudo kubectl get pods -A | grep Running
# homeassistant   homeassistant-8db75d4c9-9hhhj    1/1   Running
# argocd          argocd-server-5bbfd6448f-ft8cl   1/1   Running
# cert-manager    cert-manager-57dc7bf45d-z4926    1/1   Running
# ...

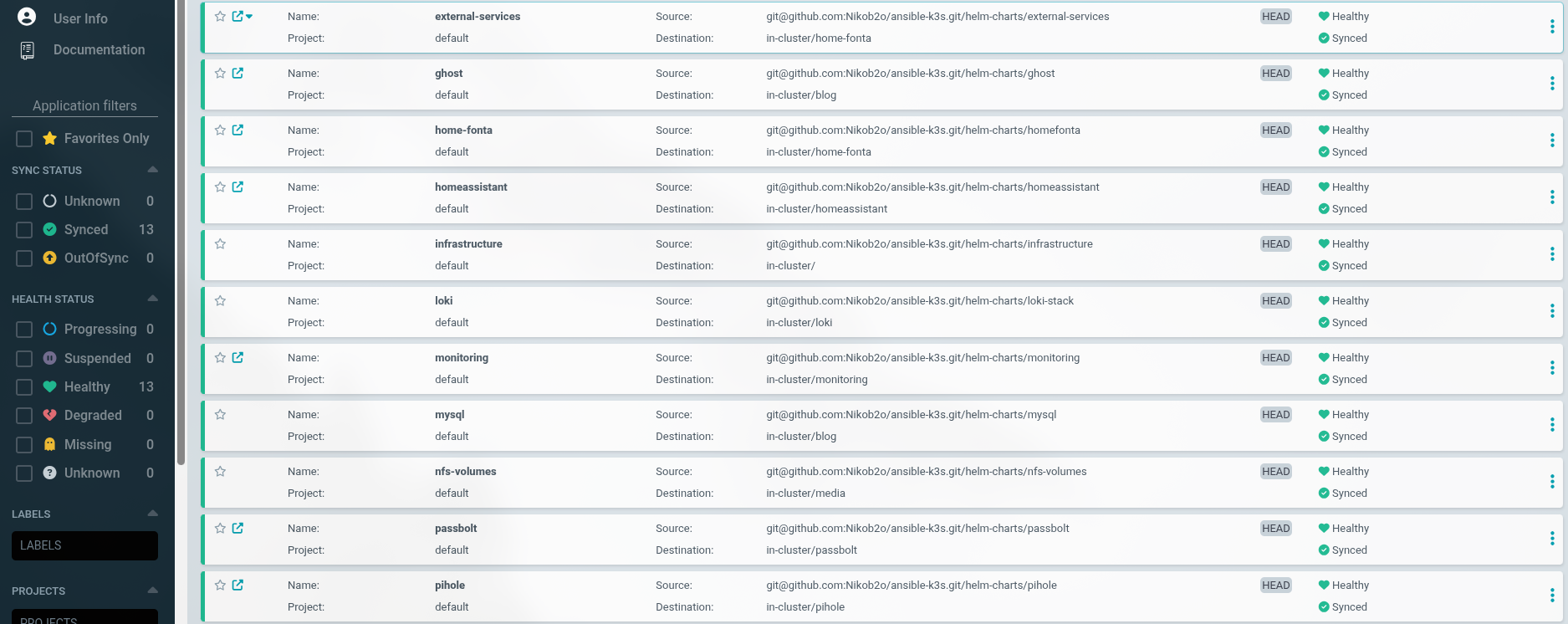

# Vérifier ArgoCD
sudo kubectl get applications -n argocd
# NAME              SYNC STATUS   HEALTH STATUS
# homeassistant     Synced        Healthy
# blog              Synced        Healthy
# ...

# Test Home Assistant
curl -I https://ha.home-fonta.fr
# HTTP/2 200

✅ Toutes les applications fonctionnent

Optimisations post-migration

Nettoyage des vieux pods

# Supprimer les pods terminés/en erreur
sudo kubectl delete pod --field-selector=status.phase==Succeeded -A
sudo kubectl delete pod --field-selector=status.phase==Failed -A

Configuration permanente de kubectl

# Rendre permanent l'export KUBECONFIG
echo 'export KUBECONFIG=/etc/rancher/k3s/k3s.yaml' >> ~/.bashrc
source ~/.bashrc

Gestion de la carte SD

Après 24-48h de vérification que tout fonctionne :

Option 1 : Conserver la carte SD en backup

• Retirer la carte SD et la stocker en lieu sûr
• Permet un rollback rapide en cas de problème SSD

Option 2 : Réutiliser la carte SD

• Formater pour un autre Raspberry Pi
• Ou pour stockage externe

Résultats et gains de performance

Comparaison avant/après

Bénéfices observés

Performances K3s :

• Temps de démarrage des pods : -40%
• Latence des requêtes kubectl : -60%
• Synchronisation ArgoCD : -50%

Stabilité :

• Réduction des timeouts etcd
• Meilleure réactivité du cluster
• Élimination des problèmes de throttling I/O

Fiabilité :

• Durée de vie théorique : carte SD ~1-2 ans → SSD 5-10 ans
• Résistance aux écritures : NAND TLC du SSD bien supérieure

Problèmes rencontrés et solutions

Problème 1 : kubectl ne trouve pas la config après reboot

Symptôme :

kubectl get nodes
# The connection to the server localhost:8080 was refused

Cause : Variable d'environnement KUBECONFIG non définie

Solution :

export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
# Ou avec sudo
sudo kubectl get nodes

Problème 2 : Pods en erreur après redémarrage

Symptôme : Certains pods en ContainerStatusUnknown ou Error

Cause : Pods qui tournaient pendant le redémarrage

Solution : Kubernetes les redémarre automatiquement. Attendre 2-3 minutes ou forcer :

kubectl delete pod <pod-name> -n <namespace>

Points d'attention

⚠️ Sauvegarde préalable obligatoire : Ne jamais migrer sans backup complet

⚠️ PARTUUID vs UUID : Bien utiliser le PARTUUID (pas l'UUID) dans cmdline.txt et fstab

⚠️ Downtime : Prévoir 2-3 minutes d'indisponibilité du cluster

⚠️ Vérification : Attendre 24-48h avant de supprimer/formater la carte SD d'origine

⚠️ Alimentation : S'assurer d'une alimentation suffisante (SSD + RPi4 = pic à 3A)

Commandes de diagnostic utiles

# Performances du disque
sudo hdparm -tT /dev/sda1

# IOPS
sudo fio --name=random-read --ioengine=libaio --rw=randread --bs=4k --size=1G --numjobs=1 --runtime=60 --direct=1 --filename=/tmp/test

# Espace utilisé par K3s
sudo du -sh /var/lib/rancher/*

# Logs K3s
sudo journalctl -u k3s -f

# Métriques etcd
sudo kubectl get --raw /metrics | grep etcd_disk

Conclusion

La migration du système rpi4-master vers SSD a été un succès total. Les gains de performance sont considérables, particulièrement pour etcd qui bénéficie directement des IOPS élevées du SSD.

Cette opération était devenue nécessaire avec :

• L'augmentation du nombre d'applications déployées
• La croissance de la base etcd
• Les limitations inhérentes aux cartes SD

Recommandations :

• ✅ Migrer tous les nœuds vers SSD
• ✅ Conserver les workers rpi3 sur SD
• ✅ Privilégier les SSD avec cache DRAM pour encore meilleures performances
• ✅ Monitorer l'usure du SSD avec smartctl

Ressources :

• Documentation officielle Raspberry Pi - Boot depuis USB
• K3s - System Requirements
• etcd - Performance tuning
• Repository GitHub
